Arduino Sensor Kit

Inleiding

De Arduino Sensor Kit is een geweldige optie voor beginners met een Arduino UNO R3 bord, die hun eigen doe-het-zelf projecten willen maken of meer willen leren over verschillende sensoren en actuatoren, met minimale inspanning op het gebied van bedrading en programmeren.

De Sensor Kit bevat tien spannende Grove modules die individueel of gecombineerd kunnen worden gebruikt om coole projecten te maken. Alle modules gebruiken een Grove connector, die vervolgens in slechts enkele seconden met het Arduino UNO R3 kan worden verbonden via een Base Shield. Het Base Shield kan dan worden gemonteerd op een Arduino UNO R3 bord en via de Arduino IDE worden geprogrammeerd.

notitie

De modules zijn bevestigd op een PCB, die is verbonden met het base shield. Je kunt ze zo laten en er is geen bedrading nodig. Als je besluit om individuele modules uit te proberen, houd er dan rekening mee dat deze moeten worden aangesloten en niet meer in de hoofd-PCB kunnen worden geplaatst.

Uitpakken

Laten we eens kijken wat er in de Breakout Board van de Arduino Sensor Kit zit:

• Het Base Shield
• 4 Digitale modules: LED, Button, Buzzer en een Rotary Angle Sensor
• 5 Sensoren: Light, Sound, Barometer, Temperature & Humidity en Accelerometer
• 1 OLED Display

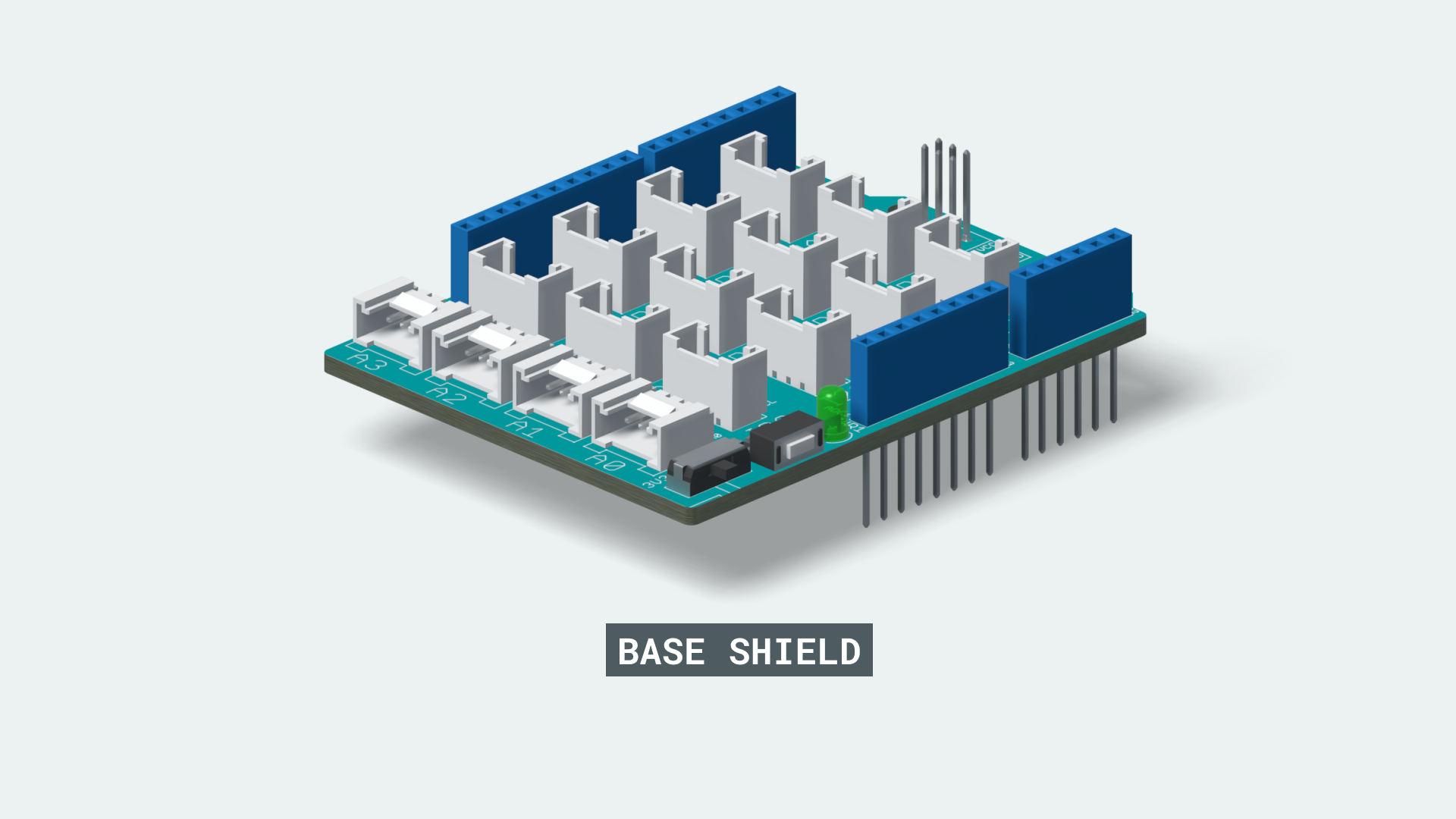

Het Base Shield is ontworpen om op een Arduino UNO R3 bord te passen. Het is uitgerust met 16 Grove connectoren, die, wanneer ze op het UNO R3 worden geplaatst, functionaliteit bieden aan verschillende pinnen. Om met de componenten te interageren, worden de volgende pinnen gebruikt:

• 7x digitale pinnen - D2, D3, D4, D5, D6, D7
• 4x analoge pinnen - A0, A1, A2, A3
• 4x I2C pinnen
• 1x UART pin

Daarnaast zijn alle pinnen op het UNO R3 nog steeds toegankelijk met behulp van jumper wires.

waarschuwing

Let op: Het base shield heeft een schakelaar voor de stroomvoorziening (3V3 en 5V) die de modules voedt, houd deze op 5V om de inhoud van deze kit correct te volgen.

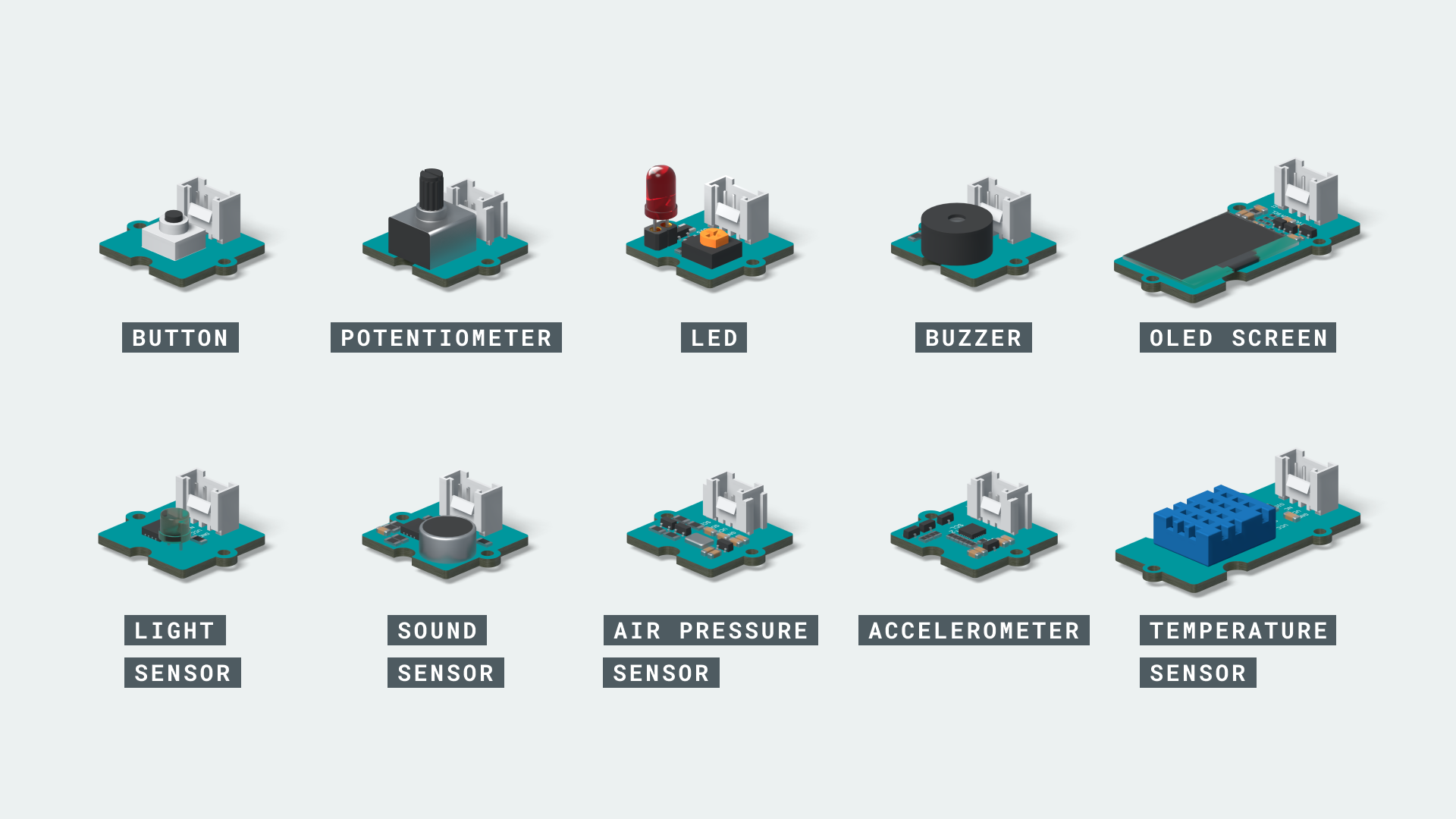

De modules

De 10 meegeleverde modules kunnen worden aangesloten op het base shield, via de digitale, analoge of I2C connectoren op het shield. Laten we snel een kijkje nemen:

• Grove Button – een pushbutton die in een HIGH of LOW staat kan zijn.
• Grove Potentiometer – een variable resistor die verandert in weerstand wanneer je de knop omdraait.
• Grove Red LED – een simpele LED die aan, uit of gedimd kan worden.
• Grove Buzzer – een piezo speaker die gebruikt wordt om binaire geluiden te produceren.
• Grove OLED Display 0.96" – een scherm waar waarden of berichten op geprint kunnen worden.
• Grove Light sensor – een photoresistor die lichtintensiteit meet.
• Grove Sound sensor – een kleine microfoon die geluidsvibraties meet.
• Grove Air Pressure Sensor (BMP280) – meet luchtdruk, met behulp van het I2C protocol.
• Grove Temperature & Humidity sensor – meet temperatuur en luchtvochtigheid tegelijkertijd.
• Grove Accelerometer – een sensor die gebruikt wordt voor het meten van de oriëntatie, gebruikt voor het detecteren van beweging.

Opdrachten

Les	Naam
1	The LED
2	The Button
